طراحی هندسی و گسترش کارکرد در ادوات سرامیک پیزوالکتریک

سرامیک پیزوالکتریک به‌دلیل امکان تبدیل دوسویه انرژی مکا […]

سرامیک پیزوالکتریک به‌دلیل امکان تبدیل دوسویه انرژی مکانیکی و الکتریکی، در برداشت انرژی، مبدل‌ها، رباتیک و سایر حوزه‌ها کاربرد گسترده‌ای دارد. با توسعه فناوری‌های ساخت افزایشی مانند چاپ سه‌بعدی، ساختارهای هندسی پیچیده‌ای که با پردازش سنتی دست‌یافتنی نبودند، به‌تدریج ممکن می‌شوند. این مقاله مروری است بر تأثیر هندسه بر عملکرد تبدیل انرژی در ادوات سرامیک پیزوالکتریک و پوشش ساختارهای چندلایه، عناصر خمشی، مارپیچ‌ها، پوسته‌ها، ساختارهای بهینه‌سازی توپولوژیک و فرامواد است و مرجعی برای طراحی و ساخت ادوات پیزوالکتریک نوین فراهم می‌کند.

آشنایی با سرامیک پیزوالکتریک

اثر پیزوالکتریک، جفت‌شدگی انرژی مکانیکی و الکتریکی است و مواد پیزوالکتریک در بسیاری از فناوری‌های کلیدی نقش مهمی دارند. اثر پیزوالکتریک مستقیم در انواع حسگرها، تجهیزات فراصوتی و برداشت‌کننده‌های انرژی کاربرد گسترده دارد و اثر معکوس آن غالباً در عملگرهای دقیق و سیستم‌های فراصوتی توان بالا به‌کار می‌رود. در حال حاضر ارزش بازار جهانی سرامیک پیزوالکتریک حدود ۲ میلیارد دلار برآورد می‌شود و عمدتاً در انحصار سرامیک‌های سرب‌دار (مانند PZT) است. نسبت به مواد تک‌بلور، سرامیک قابلیت پردازش‌پذیری بالاتری دارد و به‌سادگی در اشکال پیچیده متنوع ساخته می‌شود؛ از این رو محور اصلی پژوهش و کاربرد مواد پیزوالکتریک است.

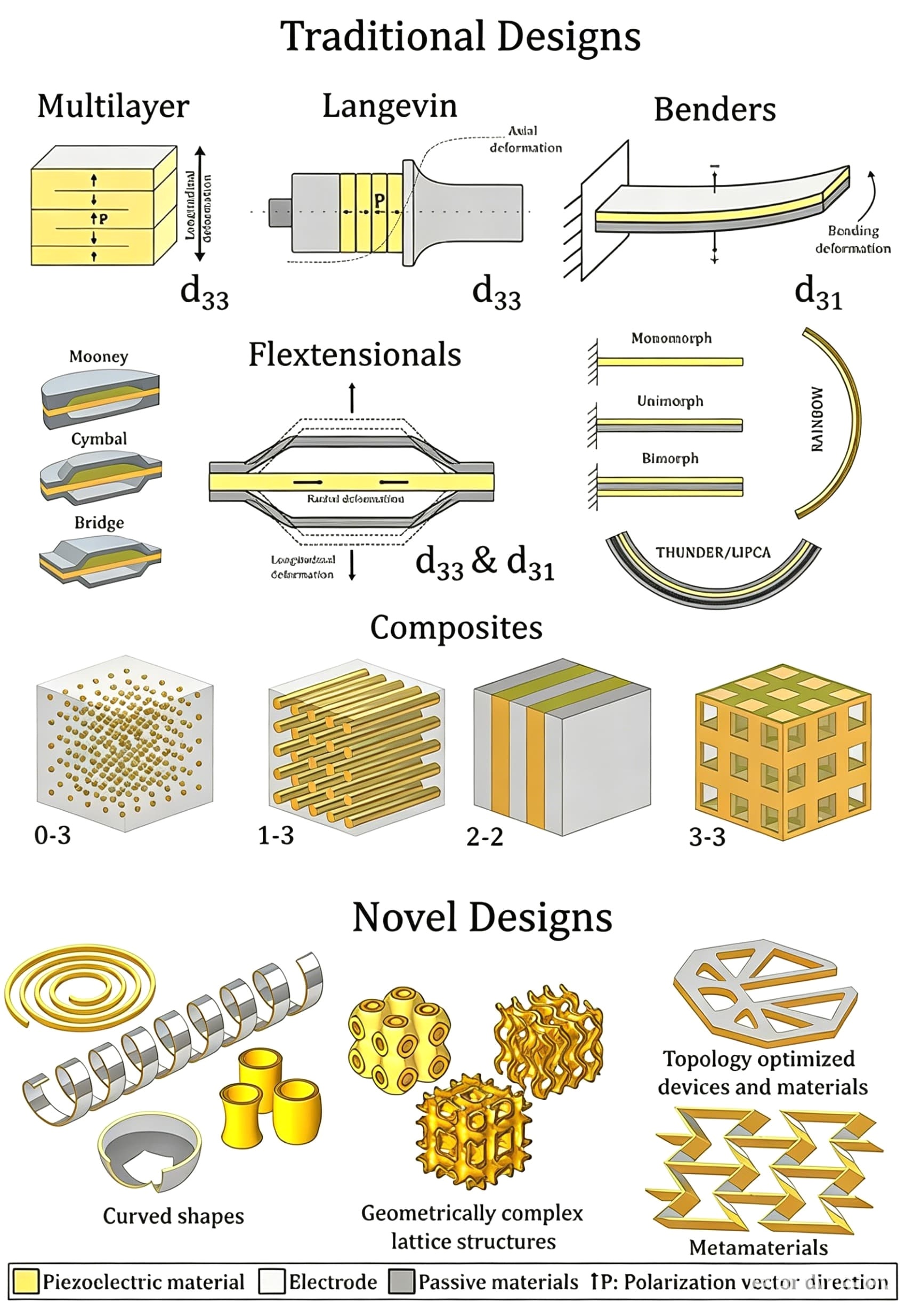

▲نمای معماری ادوات پیزوالکتریک

طراحی شکل سرامیک پیزوالکتریک

هرچند سرامیک پیزوالکتریک مدت‌هاست در قالب طراحی‌های سنتی مانند صفحه، دیسک، حلقه و لوله استفاده می‌شود، پیشرفت روش‌های ساخت، سرامیک‌های پیزوالکتریک غیرسنتی با اشکال پیچیده و همچنین شبکه‌های الکترود و قطبش نامتعارف را ممکن ساخته است.

شکل عنصر پیزوالکتریک بر مدهای ارتعاش آن و در نتیجه بر صورت تحلیلی ضریب جفت‌شدگی الکترومکانیکی اثر می‌گذارد (تصویر زیر). عناصری که نسبت طول به عرض آن‌ها با الزامات استاندارد تفاوت دارد، پاسخ هم‌پوشانی از چندین مد ارتعاشی تولید می‌کنند و این تفسیر طیف امپدانس در تعیین پارامترهای ماده را پیچیده کرده و تحلیل داده‌های اضافی را لازم می‌سازند؛ به‌ویژه هنگامی که این عناصر در نقش حسگر در تجهیزات به‌کار روند.

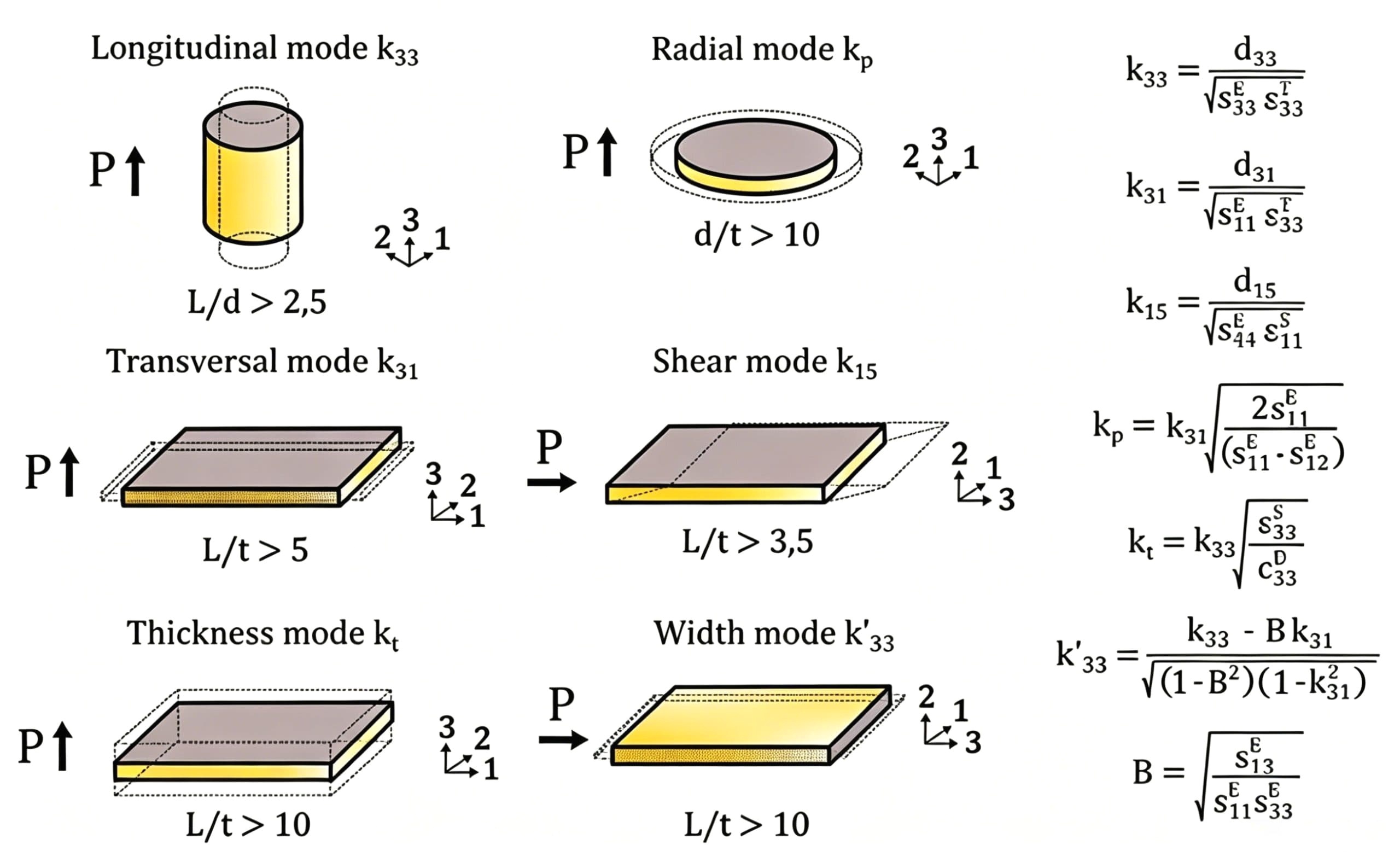

▲ضرایب جفت‌شدگی الکترومکانیکی چندین مد تشدید؛ t ضخامت، d قطر، L سایر ابعاد و P جهت قطبش است

هندسه عنصر پیزوالکتریک به‌طور چشمگیری بر نوع و مقدار ضریب جفت‌شدگی اثر می‌گذارد؛ برای نمونه دیسک نازک در مقایسه با ساختارهای صفحه‌ای یا ستونی، ضریب جبت‌شدگی کمتری در همان جهت دارد. تغییر شکل از دیسک به ستون یا میله، پاسبخش طولی را تقویت می‌کند. تغییر نسبت ابعاد نیز بر ضرایب بار اندازه‌گیری‌شده (مانند d₃₃) اثر دارد؛ مقدار d₃₃ «مؤثر» اندازه‌گیری‌شده در آزمایش ممکن است با d₃₃ ذاتی ماده متفاوت باشد. برای مثال بارزگار و همکاران دریافتند مقدار d₃₃ دیسک‌های نازک PZT به‌طور عمومی حدود ۳۰٪ کاهش می‌یابد. استیوارت و همکاران نیز دریافتند اثر ضخامت در دیسک‌های نازک مقدار d₃₃ PZT نرم را کاهش و مقدار PZT سخت را افزایش می‌دهد.

علاوه بر این، عامل کلیدی دیگر وابسته به شکل، انحناست. در سازه‌های خمشی، جابه‌جایی ناشی از مؤلفه d₃₃ در لبه‌ها بارزتر است و لنگر خمشی حاصل از تنش‌های عمودی پیزوالکتریک در سازه‌های منحنی به‌مراتب بیشتر از سازه‌های مستقیم است و پاسخ پیزوالکتریک را باز هم تقویت می‌کند.

سرامیک پیزوالکتریک در نقش مبدل فراصوتی

مبدل فراصوتی یکی از مهم‌ترین کاربردهای تجاری سرامیک پیزوالکتریک است. ضخامت سرامیک پیزوالکتریک به‌طور مستقیم فرکانس امواج فراصوتی ساطع‌شده را تعیین می‌کند و در نتیجه بر تفکیک‌پذیری مکانی تصویربرداری و عمق نفوذ اثر می‌گذارد. در کاربردهای فراصوت پزشکی، فرکانس‌های پایین‌تر (مانند 5MHz) برای تصویربرداری اندام‌های عمقی به‌کار می‌روند که ضخامت سرامیک متناظر حدود 0.45mm است و فرکانس‌های بالا (مانند 40MHz) برای تصویربرداری ساختارهای سطحی با ضخامت فقط حدود 57μm. از این رو توسعه ادوات سرامیک پیزوالکتریک نازک‌تر، کلید تصویربرداری پزشکی با تفکیک‌پذیری بالاست.

هم‌زمان برای تضمین مدهای پایدار انتشار امواج فراصوتی، ادوات باید نسبت طول به عرض بالایی داشته باشند تا از تداخل مدهای غیرموردنظر جلوگیری شود؛ این ساختارها غالباً به‌صورت ستون‌های نازک و مشابه طراحی می‌شوند تا مد طولی کارآمدتر (k₃₃) به‌جای مد عرضی (kₜ) تحریک شود.

اغلب سیستم‌های فراصوتی مدرن از مبدل‌های آرایه‌ای متشکل از عناصر پیزوالکتریک با تحریک مستقل استفاده می‌کنند؛ این آرایه‌ها می‌توانند خطی، منحنی، دوبعدی یا فازآرایه باشند و برای شیوه‌های پویش گوناگون به‌کار روند. طراحی آرایه از نظر ابعاد سلول، گام و سایر پارامترها الزامات بسیار بالایی دارد تا از کراس‌تاک صوتی جلوگیری و کیفیت تصویر ارتقا یابد.

افزون بر این، عناصر سرامیک پیزوالکتریک غیرمسطح خاصیت تمرکزشده طبیعی دارند و می‌توانند امواج صوتی را در یک نقطه متمرکز کنند و ساختار لنز خارجی سنتی را جایگزین نمایند. در سال‌های اخیر به اشکال نوین عناصر پیزوالکتریک که میدان‌های صوتی پیچیده (مانند کنترل ذرات یا سیال) تولید می‌کنند نیز علاقه فراوانی پدید آمده است.

سرامیک پیزوالکتریک برای برداشت انرژی

هدف برداشت انرژی پیزوالکتریک (EH) فراهم‌کردن راهکاری جایگزین باتری در مکان‌های دورافتاده یا دسترس‌ناپذیر است و عمدتاً برای ادوات الکترونیکی کم‌مصرف در حد میکرووات تا میلی‌وات به‌کار می‌رود. ادوات رایج EH غالباً ساختار پچ پیزوالکتریک با هندسه ساده دارند و با طراحی بهینه، فرکانس برداشت انرژی با فرکانس منابع مکانیکی محیط (مانند ارتعاش، صدا، حرکت زیستی، جریان سیال) هماهنگ می‌شود. رایج‌ترین شکل ساختاری، مد خمشی تیر پیزوالکتریک تک‌لایه یا دولایه است.

هندسه در دو مرحله از برداشت انرژی حیاتی است: در سطح سازه، جفت‌شدگی کارآمد با ارتعاش محیط و در سطح ماده، تبدیل کارآمد به انرژی الکتریکی. بنابراین ادوات پیزوالکتریک باید توان تغییر شکل خوبی داشته باشند تا بازده تبدیل الکترومکانیکی بالا رود؛ عملکرد آن‌ها معمولاً با ضرایب بار، ضریب ولتاژ و ضریب کیفیت سنجیده می‌شود.

طراحی ادوات EH پیزوالکتریک در سال‌های اخیر پیوسته تکامل و متنوع شده است؛ برای نمونه سیستم‌های برداشت چندجهته با آرایه‌ها یا سازوکارهای خودبازساز در جهات مختلف بازده برداشت را بالا می‌برند؛ طراحی فرامواد تشدید موضعی پاسخ فرکانس‌گسترده و حتی غیرخطی ایجاد می‌کند؛ و با فرایندهای ساخت افزایشی میکرومقیاس، ساختارهای شبکه‌ای پیچیده از سرامیک‌های پیزوالکتریک گوناگون ساخته می‌شود تا خواص فیزیکی کاملاً جدید یا توان برداشت انرژی تقویت‌شده به دست آید.

سرامیک پیزوالکتریک در رباتیک

سرامیک پیزوالکتریک به‌دلیل نیروی خروجی بالا، کنترل‌پذیری و پایداری خوب، ماده محرک ایدئال در کاربردهای ربات میکرو است. با بهینه‌سازی مواد و طراحی شکل و بهره‌گیری از فرایندهای ساخت پیشرفته، پژوهشگران عناصر پیزوالکتریک ریز را با نیروی محرکه بالا و انعطاف‌پذیری ساخته‌اند که در حوزه‌هایی مانند تشخیص ترک خطوط لوله، سیستم‌های عملیات میکرو و ربات‌های میکرو زیست‌الهام کاربرد گسترده دارد.

یکی از طرح‌های نمونه، ساختار چندپا است که با تحریک مدهای ارتعاشی متفاوت «پاها» از طریق اثر پیزوالکتریک معکوس، کنترل راه‌رفتن و کارکرد «گام‌برداشتن» را ممکن می‌سازد. طراحی‌های زیست‌الهام نیز فراوان‌اند؛ مانند میکرولپه‌رانه‌ای که بال‌زدن سنجاقک را بازسازی می‌کند و از عملگرهای پیزوالکتریک خمشی برای حرکات پیچیده بهره می‌گیرد.

پیشتاز پژوهشی کنونی بر توسعه ساختارهای پیزوالکتریک با شکل «فراماده» متمرکز است. این ساختارها به ربات‌های میکرو توان «خودحسی» مشابه حس عمقی می‌بخشند تا نه‌تنها راه بروند، بلکه چرخش و پرش نیز انجام دهند و کارکردهای هوشمند متنوعی داشته باشند و مسیری تازه برای توسعه سیستم‌های میکرو خودگردان بگشایند.

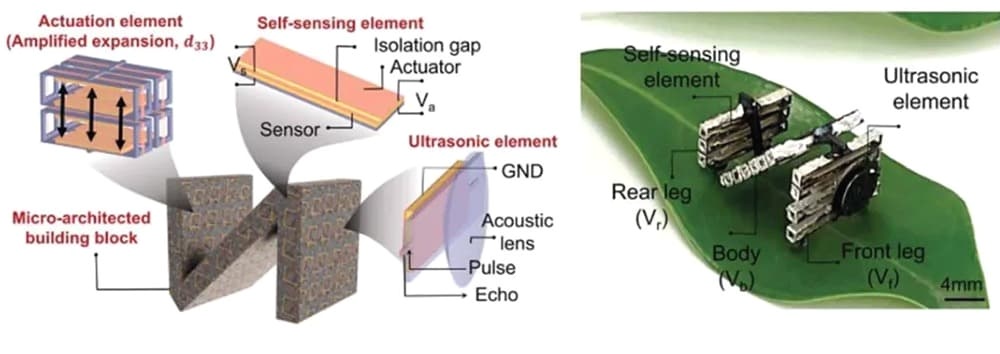

▲ربات فراماده دارای حس عمقی

سایر کاربردهای سرامیک پیزوالکتریک

در کاربردهای حسگری مانند بازرسی غیرمخرب و پایش سلامت سازه، طراحی ادوات سرامیک پیزوالکتریک باید متناسب با خواص ماده یا مشخصه حرکت جسم مورد سنجش سفارشی شود؛ همانند برداشت‌کننده‌های انرژی و ادوات فراصوتی. به‌ویژه در کاربردهای اینترنت اشیا، الزام چندکاره بودن حسگرها بالاتر رفته و باید بتوانند دما، کرنش، حرکت، دبی جریان، نشتی، رطوبت، ارتعاش صوتی و سایر پارامترهای محیطی را حس کنند؛ از این رو مواد حسگر باید ضریب حسگری پیزوالکتریک بالا و امپدانس صوتی مناسب یا پاسخ پیروالکتریک مقتضی داشته باشند.

در بخش عملگرها، سرامیک پیزوالکتریک به‌سختی جابه‌جایی زیاد ایجاد می‌کند و یک قطعه سرامیک معمولاً برای مواردی با نیروی زیاد (در حد کیلونیوتن) ولی دامنه جابه‌جایی ریز (میکرون) مناسب است. برای دستیابی به جابه‌جایی بزرگتر، در طراحی از ساختارهای تک‌لایه و دولایه و حتی اشکال دراز مانند مارپیچ یا فنر استفاده و از مد d₃₃ برای افزایش مسیر بهره گرفته می‌شود، هرچند به بهای قربانی‌کردن نیروی مقاوم خروجی.

در حوزه زیست‌پزشکی، شکل ادوات پیزوالکتریک باید مطابق نیاز بیمار سفارشی‌سازی شود؛ مانند جایگزین‌های استخوانی فعال. همچنین ادواتی مانند ترانسفورماتورها برای تنظیم فرکانس تشدید به ابعاد و شکل ساختاری متکی‌اند تا تبدیل و کنترل انرژی در فرکانس هدف تحقق یابد.

سخن پایانی

با پیشرفت فناوری ساخت افزایشی، آزادی هندسی سرامیک پیزوالکتریک به شیوه‌ای بی‌سابقه آزاد شده است؛ از ساده‌ترین ساختارهای تیری تا سیستم‌های فراماده که محرک، حسگر و تطبیق‌پذیری را یکجا دارند؛ شکل دیگر فقط «پوسته» ساختار نیست، بلکه عامل تعیین‌کننده عملکرد است.

برای ادوات پیزوالکتریک آینده، شکل دیگر محدودیت نیست، سرچشمه پتانسیل است. آمیزش طراحی بین‌رشته‌ای، جفت‌شدگی مواد و یکپارچه‌سازی کارکرد، ما را به عصر نوینی از سرامیک پیزوالکتریک رهنمون می‌شود.
